KALKAN Hava Savunma Radarı
KALKAN Hava Savunma Radarı, alçak ve orta irtifa hava savunması için, hava hedeflerinin üç boyutta otomatik tespit ve takibini yapmak üzere, TSK ihtiyaçları doğrultusunda ASELSAN tarafından özgün olarak geliştirilen faz dizili ilk millî radardır. Sistem yakaladığı hedeflerin sınıflandırmasını ve teşhisini yaparak komuta kontrol sistemine hava resmi olarak aktarılmasını sağlamaktadır. X-Bant frekans aralığında çalışan ve en az 100 km menzile kadar hedef tespit ve takip edebilen KALKAN; savaş uçakları, helikopterler, havada asılı helikopterler, insansız hava araçları ve seyir füzelerinin tespit ve takibini yapabilmektedir.
Komuta kontrol sistemi ile entegre çalışabilme özelliği sayesinde üs, liman gibi kritik bölgelerin korunmasında kullanılabilmektedir. Bu doğrultuda, ASELSAN tarafından K.K.K.lığı’nın Hava Savunma Erken İkaz Komuta Kontrol Sisteminin (HERİKKS) yanı sıra Orta İrtifa Hava Savunma Füze Sisteminin (OİHSFS) de Ana Arama Radarı olarak kullanılmaktadır.
KALKAN, ilk olarak 2008 yılında envantere girmiş olup Millî Savunma Bakanlığı (MSB) ile yapılan seri üretim sözleşmesi doğrultusunda teslimatları devam etmektedir.
KALKAN-II Hava Savunma Radarı
K.K.K.lığı’nın HERİKKS’inin ana arama radarı olan Hava Savunma Erken İkaz Radarının ikinci yaygınlaştırma faaliyeti kapsamında tedarikine yönelik olarak MSB ile ASELSAN arasında imzalanan yeni sözleşme ile KALKAN-II adıyla yeni nesil KALKAN Radarı geliştirildi.
KALKAN-II, orta irtifa hava hedeflerinin 3 boyutta doğru ve hızlı tespit ve teşhisini yapan bir arama ve takip radarıdır. KALKAN-II, Türk Kara Kuvvetleri Komutanlığı Hava Savunma Erken İkaz Komuta Kontrol Sistemi (HERİKKS)’nin ve Orta İrtifa Hava Savunma Füze Sistemi (HİSAR-O)’nin ana arama radarı olarak kullanılmaktadır.
Çok huzmeli ve faz dizili elektronik taramalı anteni ile üs, liman, fabrika ve benzeri kritik bölgeleri koruma uygulamaları için kendi başına veya komuta kontrol sistemleri ile kullanıma uygun yapıdadır.

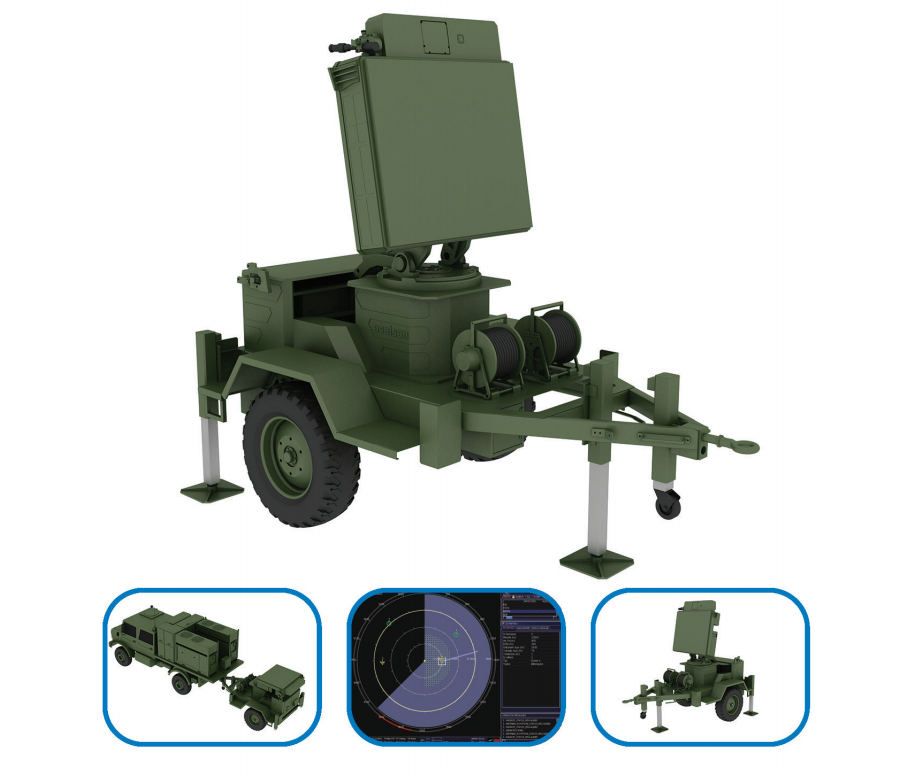

Sistem, araç ve sensör grubundan oluşmaktadır. Sensör grubu römork üzerine monteli olup, araç ile çekilerek harekat bölgesine intikali gerçekleşmektedir. Operatör, araç içerisinde veya uzak komuta özelliği sayesinde araçtan ve sensörden uzakta çalışmasını sürdürebilmektedir.
Teknik Özellikler
• Gönderme Frekansı : X-Bant
• Etkinlik Menzili : >120 km
• Hedef takip kapasitesi : >60
• Yanca Kapsama : 360°
• Yükseliş Kapsaması : -10° / +55°
Genel Özellikler
• 3 boyutta hedef tespit ve takip
• Uçaklar, helikopterler, havada asılı helikopter, İHA, seyir füzelerinin tespit ve takibi
• Hedeflerin sınıflandırılması
• Hedef teşhisi (IFF Mod5)
• Karıştırıcı yönü belirleme
• Komuta Kontrol Sistemleriyle çalışma
• Çoklu hedef takibi
• Farklı platformlara entegre edilebilir modüler tasarım
• 20 dakika kurulum süresi
• Entegre GPS ve Otomatik Kuzey Bulucu
Kaynak: SavunmaSanayiST.com
